ESS Containerized Solution
ESS Containerized Solution

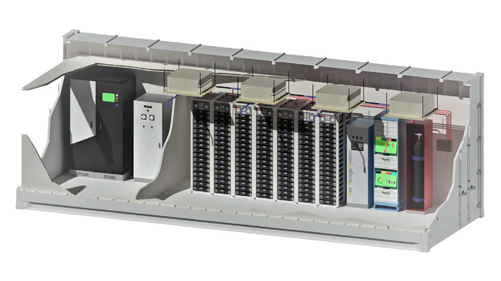

ESS Container
- ISO or Non-ISO
- PCS
- Battery Unit Rack
- PMS / EMS Rack
- DC Panel
- Aux. Power Panel
- HVAC
- FFS
- UPS
- Lighting
- CCTV
- Etc.
-

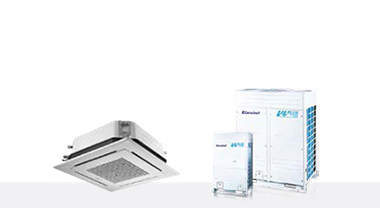

HVAC
-

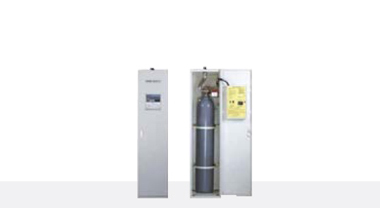

FFS
-

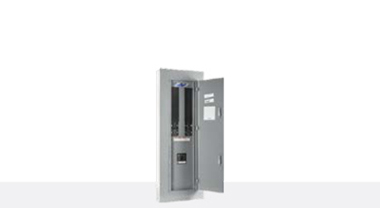

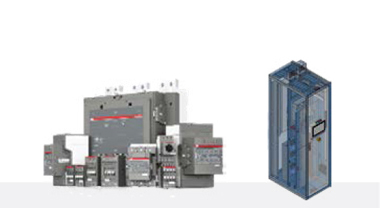

AC PANEL
-

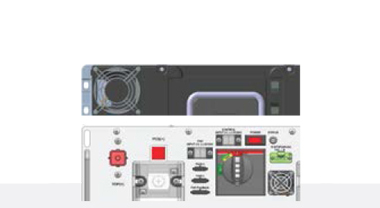

DS PANEL
-

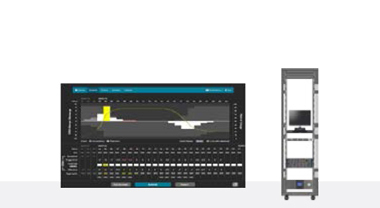

PMS / EMS
-

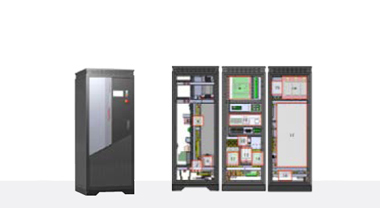

PCS
-

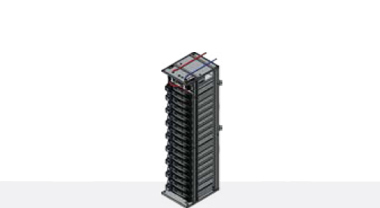

BATTERY
-
BATTERY
-
BATTERY
High-Standard Compliance
ESS CONTAINERIZED SOLUTION – APPLICATION CODE
전력 시스템, 강구조, 보온(절연), HVAC 및 소방시스템은 다음 표준을 준수하여 설계합니다.
- IEC 60038표준 전압
- IEC 60059표준 정격 전류
- IEC 60287전기 케이블 - 정격 전류 계산
- IEC 60269저전압 퓨즈
- IEC 60364저전압 전기 설비
- IEC 60947저전압 스위치기어 및 컨트롤기어
- IEC 60439저전압 스위치기어 및 컨트롤기어 조립체
- IEC 60502압출 절연 및 1 k V - 3 0 kV 정격 전압용 액세서리의 발전 케이블
- IEC 60529보호 등급(IP Code)
- IEC 60598조명
- IEC 62040무정전 발전 시스템
- IEC 609093상 AC 시스템 단락 전류
- IEC 60364건설 전기 설비
- NFPA 72화재 경보 코드
- NFPA 2001Standard On Clean Agent Fire Extinguishing Systems
- AISC 13th Ed.American Institute of Steel Construction
- ASHRAEAmerican Society of Heating, Refrigerating & Air Conditioning Engineers
Specification
| ITEMS | SITE CONDITION |
|---|---|
| 고도 | 해수면에서 1000m 이하 |
| 주변 온도 | 최대 : 45℃ / 최저 : -25℃ |
| ESS Container 내부온도 | 최대 : 23℃ ± 4 |
| 상대 습도 | 최대 : 90% / 최저 : 30% |
| 풍속 | 시간당 평균 풍속 : 30㎧ |
| 강수량 | 연간 : 101.6㎜ (4 in) / hour 설계 기준 : 25.4㎜ (1 in) / hour |
| ITEMS | EXTERNAL DIMENSION |
INTERNAL DIMENSION |
|---|---|---|
| 길이 | 3,048㎜ ± 0 ~ 20㎜ | 2,806㎜ |
| 너비 | 2,438㎜ ± 0 ~ 20㎜ | 2,196㎜ |
| 중심에서 최대 컨테이너 높이 |
3,050㎜ ± 0 ~ 20㎜ | 2,764㎜ |

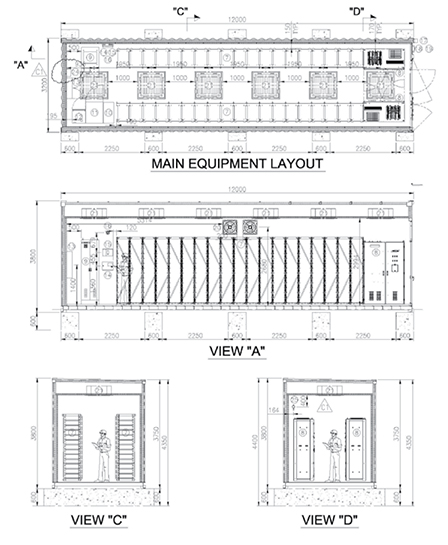

Design Concepts
Manufacturing Process
-
01자재 입고
사이트 · 규격 · 수량 · 외관 -
02자재 입고
검사
제조처 · 규격
재질 · 수량 · Mill Cert. -
03BASE
제작
W*H*T · 형상 · 용접상태 -
04POST
제작
W*H*T · 형상 · 용접상태 -
05DOOR
제작
W*H*T · 형상 · 용접상태 -
06SIDE
제작
W*H*T · 형상 · 용접상태 -
07취부 및
조립
W*H*T · 형상 · 용접상태 -
08ROOF
취부
W*H*T · 형상 · 용접상태 -
09용접
W*H*T · 형상 · Slag · Crack
Spatter · Under Cut / Over Lap
Reinforcement of Weld -
10사상
용접표면 처리 · 이물질 제거 -
11NDE 검사
용접 적합성 · 이물질 확인 · MT검사 -
12치수 검사
W*H*T · 형상 · 표면 청결 상태 -
13도장
Paint 도막 · Painting 종류 -
14도장 검사
Painting 도막검사 · Painting 종류 -
15내장
소음제 · Glass Cloth · 작업상태 -
16내부 마감
내부마감 상태 · Bracket
Hole 외관 -
17전기 설비
설치
Door 간섭 · 조명 / 점등
Tray / 배선 · 외관 -
18주 설비
설치
Door 간섭 / 이격거리
ACP / DCP / PCS Bat. Rack
Module / 조립 / 설치 상태 · 외관 -
19HVAC 설치
Door 간섭 / 이격거리 · 실내기 / 실외기
조립 / 설치 상태 · 외관 -
20FFS 설치
Door 간섭 / 이격거리
배관 / FFS Panel · Control Panel
조립 / 설치 상태 · 외관 -
21최종 검사
조립 / 설치 상태 · 외형 / 외관 · 틈새 -
22출고
납품처 · 인수자 · 출고증 · 배송 -
23설치
설치장소 · 하차 -
24시운전
설치검사 · 커미셔닝
