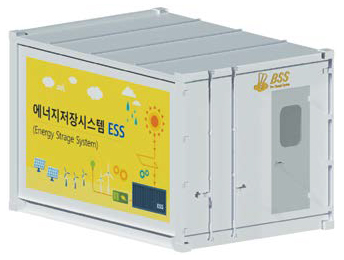

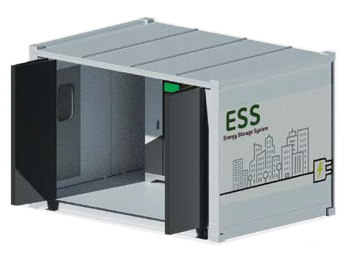

Modular Electrical Substation
Modular Electrical Substation
General
Substation은 일반적으로 강구조이고, 필요에 따라 소방 도어 및 출입구까지 완전 용접된 파형판, 인증된 절연재를 사용하여
극고온부터 극저온까지 모든 열악한 환경 조건에 대한 IP 등급을 충족합니다.
BSS에서 생산하고 검사한 모든 시스템은 고객의 요구 사항을 충족하며 설치 및 시운전에 소요되는 시간과 비용을 절감할 수 있습니다.
극고온부터 극저온까지 모든 열악한 환경 조건에 대한 IP 등급을 충족합니다.
BSS에서 생산하고 검사한 모든 시스템은 고객의 요구 사항을 충족하며 설치 및 시운전에 소요되는 시간과 비용을 절감할 수 있습니다.
Electrical & Major Equipments
- 최대 36 kV의 MV 스위치기어
- LV 스위치기어 : Power Center, MCC : Motor Control Center
- LV Auxiliary Panel
- 방폭 Control Panel
- PLC Control Panel
- SCADA
- PMS
- AC / DC UPS
- VFD
- HVAC
- Fire Fighting System
- F & G
- ESD
Modular Power Supply Business
Electrical Substation 단점
- 운영의 실제 규모
- 환경적 조건
- 장시간 운영
고위험 지역, 확장성 부족
-
단시간 도입 가능
-
신뢰성 안정성
-
용이한 업그레이드
Modural Electrical Substation
-
Modular Design
시간 및 비용 절감
인명 안전 보장
-
맞춤형
-
설치 용이성
-
사전 제작
-
사전 검사
-
최적화된 비용
Specification
- 스위치기어
- MV & LV Equipment
- MCCs
- 지능형 전력계
- Transformers
- UPS, Batteries
- HVAC, 소방 장비
- 제어 환경에서 사전 조립
- 용이한 통합
- 장비를 최대한 보호
- 설계 및 업그레이드의 유연성
- 에너지 모니터링 및 제어 시스템
- 원격 제어 장비
- 확장 지원 서비스
- 컨설팅 및 유지 보수 서비스
- 설치 기간 단축
- 운영 안정성 보장
Design Basic
※ 좌/우로 스크롤 하시면 내용을 확인하실 수 있습니다.
| ITEM | SPECIFICATION | REMARK |
|---|---|---|
| 외부조건 | 운영 온도 | -20℃ ~ + 50℃ |
| 상대 습도 | 최대 90% | |
| 기후 범위 | 고온 사막 기후 ~ 저온 극지방 기후 | |
| 풍속 | 최대 40㎧ (140㎞/h) | |
| 적설량 | 최대 1미터 | |
| 지진 하중 | 사이트 별 상이, 최대 0.18g | |
| 건설구조 | 규격 | 건설 규모는 고객 사양에 따라 설계됩니다. |
| 주변 과압 | 고객 요청 및 사양 적용 | |
| 절연 u-value | < 0.5 w/㎡/k | |
| 보호 수준 | 최대 IP54 grade(비승인, 분사 시험) | |
| 내화성 | 고객 요청 및 사양 적용 | |
| 돌풍 저항 건설 설계 | 고객 요청 및 사양 적용 | |
| 부식 방지 | 아연 도금된 275㎛ 드라이코트 아연 함유 페인트 |
Basic Concept Design
Basic Concept Design
※ 좌/우로 스크롤 하시면 내용을 확인하실 수 있습니다.
| DESCRIPTION | ACTIVITY | SOW | REMARK | ||
|---|---|---|---|---|---|
| Client | BSS | ||||
| Engineering | 주요 전력 설비 | Switchgear, Transformer, UPS, Battery | |||
| 상세 설계(Structural, Elect., HVAC, Architecture, Fire Alarm System) | Substation GA, Structure Calculation 포함 | ||||
| Structural Analysis & Calculation | |||||
| 시공도 | |||||
| Procurement | Bulk | Steel / E & / Architecture | Cable, Conduit, Tray 외 | ||
| Equipment | HVAC | ||||
| 주요 전력 설비 | HV & LV Switchgear, Transformer, UPS, Battery 포함 PCS, DC PANEL, PMS / EMS 외 |
||||
| 소방, F & G | |||||
| 조명 / 전열 / 통신 | |||||
| Construction | 제작, 조립, 시스템 통합 | Include Tagging Item | |||
| Test & Punch Clear | |||||
| Pre - Commissioning | 주요 장비 및 HVAC, Firealr | ||||
| Load - Out | 포장 및 출하 준비 | ||||
| 하역(FOB BBS Yard) | |||||
| 운송 | |||||
